XGLG節流裝置——孔板流量計
標準孔板是節流裝置中結構簡單，安裝方便，適應性最強的一種產品，其設計制造和使用均符合國際標準ISO5167或?GB?/T2624的規定。
標準孔板流量計主要特點：
◆結構簡單、牢固、安裝方便
- 電 話：0550-7623999 7623888
- 傳 真：0550-7623199轉0
- 郵 箱：xinguo@xinguo.net
產品描述

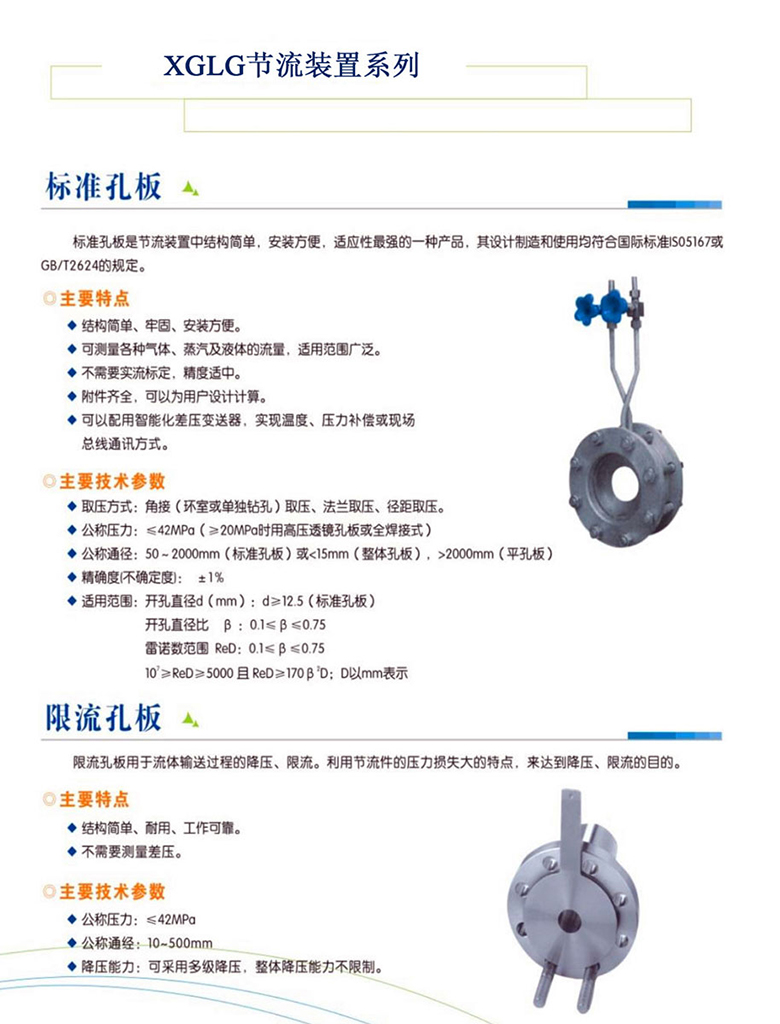

XGLG節流裝置——孔板流量計：
標準孔板是節流裝置中結構簡單，安裝方便，適應性最強的一種產品，其設計制造和使用均符合國際標準ISO5167或 GB /T2624的規定。
標準孔板流量計主要特點：
◆結構簡單、牢固、安裝方便。
◆可測量各種氣體、蒸汽及液體的流量，適用范圍廣泛。
◆不需要實流標定，精度適中。
◆附件齊全，可以為用戶設計計算。
◆可以配用智能化差壓變送器，實現溫度、壓力補償或現場總線通訊方式。
標準孔板流量計主要技術參數：
◆取壓方式：角接（環室或單獨鉆孔）取壓、法蘭取壓、徑距取壓。
◆公稱壓力：≤42MPa(≥20MPa時用高壓透鏡孔板或全焊接式）
◆公稱通徑：50-2000mm（標準孔板）或＜15mm（整體孔板）；>2000mm（平孔板）
◆精確度（不確定度）：±1%
◆適用范圍：
開孔直徑 d ( mm )：d ≥12.5（標準孔板）
開孔直徑比 β ：0.1≤β≤0.75
雷諾數范圍 ReD ：0.1≤β≤0.75
107 ≥ReD ≥5000且ReD≥170β2 D；D 以 mm 表示
孔板流量計主要類型：
1）標準孔板流量計
2）限流孔板流量計
3）環形孔板流量計
4）一體型（孔板、環形孔板、噴嘴）流量計
5）平衡流量計
6）偏心孔板流量計
7）圓缺孔板流量計
